ავტომატური ამომრთველი გამოიყენება,რათა დაიცვას კაბელი დაზიანებისგან,არ გადახურდეს და არ გამოიწვიოს ხანძარი.

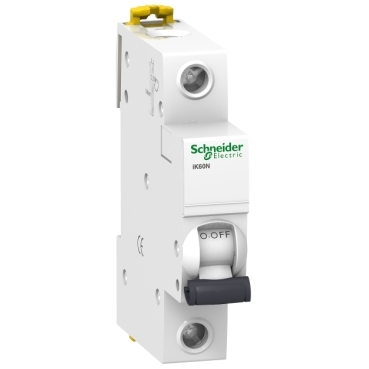

DOWNLOAD PDF – A9K24116 ავტომატური ამომრთველი
| მოწყობილობის აპლიკაცია | დისტრიბუცია |
|---|---|
| დიაპაზონი | Acti9 |
| პროდუქტის სახელი | Acti9 iK60 |
| პროდუქტის ან კომპონენტის ტიპი | მინიატურული ამომრთველი |
| მოწყობილობის მოკლე სახელი | IK60N |
| ბოძების აღწერა | 1P |
| დაცული ბოძების რაოდენობა | 1 |
| [In] რეიტინგული დენი | 16 A 30 °C-ზე |
| ქსელის ტიპი | AC |
| სამგზავრო ერთეულის ტექნოლოგია | თერმომაგნიტური |
| მრუდის კოდი | C |
| გამანადგურებელი სიმძლავრე | 6000 A Icn 230 V AC 50/60 Hz, რომელიც შეესაბამება EN/IEC 60898-1 |
| ვარგისიანობა იზოლაციისთვის | დიახ, შეესაბამება EN/IEC 60898-1-ს |
| სტანდარტები | EN/IEC 60898-1 |
| ქსელის სიხშირე | 50/60 ჰც |
|---|---|
| მაგნიტური გამორთვის ლიმიტი | 5…10 x ინ |
| [ICS] რეიტინგული სერვისის დარღვევის სიმძლავრე | 6000 A 100% შეესაბამება EN/IEC 60898-1 – 230 V AC 50/60 Hz |
| შეზღუდვის კლასი | 3 შეესაბამება EN/IEC 60898-1-ს |
| [Ui] რეიტინგული საიზოლაციო ძაბვა | 440 V AC 50/60 Hz შეესაბამება EN/IEC 60898-1 |
| [Uimp] რეიტინგული იმპულსების გაუძლო ძაბვას | 4 კვ, რომელიც შეესაბამება EN/IEC 60898-1-ს |
| საკონტაქტო პოზიციის მაჩვენებელი | არა |
| კონტროლის ტიპი | გადართვა |
| ადგილობრივი სიგნალიზაცია | ON/OFF მითითება |
| სამონტაჟო რეჟიმი | მიამაგრე |
| სამონტაჟო მხარდაჭერა | DIN სარკინიგზო |
| 9 მმ მოედანი | 2 |
| სიმაღლე | 85 მმ |
| სიგანე | 18 მმ |
| სიღრმე | 78,5 მმ |
| წონა ნეტო | 100 გ |
| ფერი | თეთრი |
| მექანიკური გამძლეობა | 20000 ციკლი |
| ელექტრო გამძლეობა | 10000 ციკლი |
| ჩაკეტვის პარამეტრების აღწერა | ბოქლომის მოწყობილობა |
| კავშირები – ტერმინალები | გვირაბის ტიპის ტერმინალი (ზედა ან ქვედა) 1…25 მმ² ხისტი გვირაბის ტიპის ტერმინალი (ზედა ან ქვედა) 1…16 მმ² მოქნილი |
| მავთულის ამოღების სიგრძე | 14 მმ ზედა ან ქვედა კავშირისთვის |
| გამკაცრების ბრუნვა | 2 ნმ ზედა ან ქვედა |
| მიწის გაჟონვისგან დაცვა | გარეშე |
| IP დაცვის ხარისხი | IP20 შეესაბამება IEC 60529-ს |
|---|---|
| დაბინძურების ხარისხი | 2 შეესაბამება EN/IEC 60898-1-ს |
| გადაჭარბებული ძაბვის კატეგორია | III |
| ატმოსფერული ჰაერის ტემპერატურა მუშაობისთვის | -25…60 °C |
| ატმოსფერული ჰაერის ტემპერატურა შესანახად | -40…85 °C |
| პაკეტის ერთეულის ტიპი 1 | PCE |
|---|---|
| ერთეულების რაოდენობა 1 პაკეტში | 1 |
| პაკეტი 1 სიმაღლე | 7,5 სმ |
| პაკეტი 1 სიგანე | 1.7 სმ |
| პაკეტი 1 სიგრძე | 9,5 სმ |
| პაკეტი 1 წონა | 101,0 გ |
| პაკეტის ერთეულის ტიპი 2 | P12 |
| ერთეულების რაოდენობა 2 პაკეტში | 1056 წ |
| პაკეტი 2 სიმაღლე | 50.0 სმ |
| პაკეტი 2 სიგანე | 80.0 სმ |
| პაკეტი 2 სიგრძე | 120.0 სმ |
| პაკეტი 2 წონა | 128,448 კგ |
| პაკეტის ერთეულის ტიპი 3 | BB1 |
| ერთეულების რაოდენობა 3 პაკეტში | 12 |
| პაკეტი 3 სიმაღლე | 8.3 სმ |
| პაკეტი 3 სიგანე | 9.8 სმ |
| პაკეტი 3 სიგრძე | 22,1 სმ |
| პაკეტი 3 წონა | 1.279 კგ |
| Გარანტია | 18 თვე |
|---|
